Modèle Blue Jay: Epandage - Coupe en bout

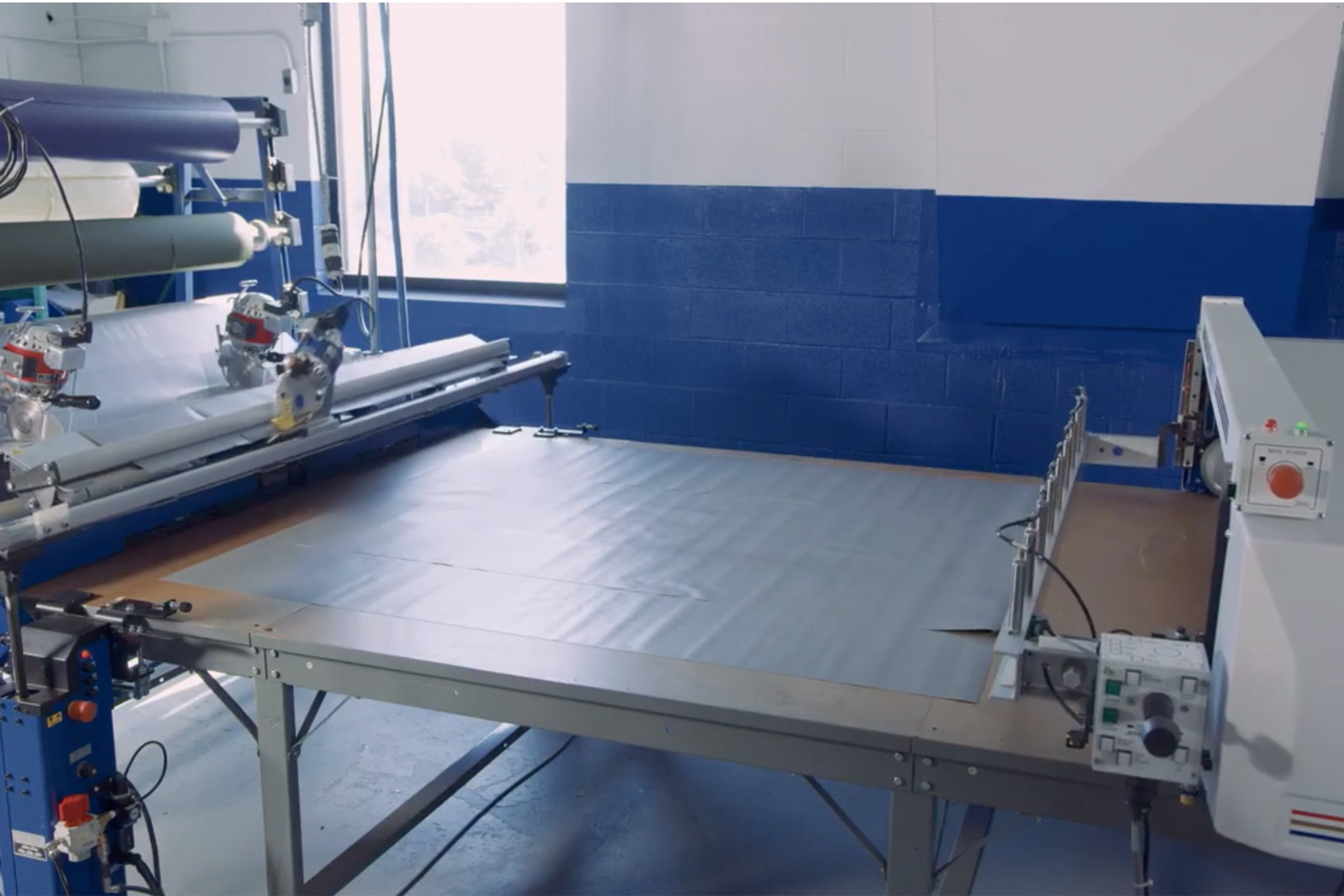

Le système Blue Jay ne nécessite qu’un seul opérateur pour épandre et découper des rouleaux complets de matériau d’une simple pression sur un bouton. Il est disponible en tant qu’unité de découpe en bout autonome ou avec un Pull-Off en option pour une production de découpe encore plus rapide et une précision améliorée.
Présentation
Le système Blue Jay est disponible en tant qu’unité de découpe d’extrémité autonome avec la possibilité d’avoir l’option Pull-Off pour une production de découpe encore plus rapide et une précision améliorée. Le système ne nécessite qu’un seul opérateur pour épandre et découper le matériau d’une simple pression sur un bouton.
Le Pull-Off, une pince pneumatique mobile, saisit le pli à étaler et le tire vers le bas de la table à la longueur souhaitée.
L’accessoire de découpe, un puissant couteau circulaire de 12,7 cm (5 pouces), se déplace automatiquement sur toute la largeur du tissu dans un rail guidé pour une découpe répétée parfaitement rectiligne.
Pour des fonctionnalités de découpe de panneaux supplémentaires, des outils de découpe à couteau rond 548BK Eastman peuvent être ajoutés au système de découpe en bout Blue Jay pour découper dans les directions horizontale et verticale.
Le modèle Blue Jay est de conception robuste pour supporter la découpe de matériaux résistants, tels que la fibre de verre.
Material Handling > Spreading Systems
Caractéristiques
Caractéristiques standards
- Diverses dimensions de système pour des économies d’espace au sol· Poignée pour le réglage de la pression
- Commande à une touche
- Écran LCD avec clavier pour une utilisation simple et une messagerie d’état du système
- Temps de levage programmable
- Préréglage de l’affûteur
- Compteur de couches réglable
- Le système de surveillance force le boîtier de commande à se réinitialiser en cas de défaillance du logiciel
- Le modèle Blue Jay est de conception robuste pour supporter la découpe de matériaux résistants, tels que la fibre de verre
Coupe en bout (CRA-395)
- Les commandes numériques incluent le compteur de couches, le chariot de retour, le levage automatique et manuel, le mode affûteur
- Réglage de la pression de serrage
- Barre de serrage
- Possibilité option contrôle à distance
Option Pull Off (CRA-375)
- La machine peut atteindre une vitesse maximale de 91m/minute (100 yards/minute)
- Précision de +/- 6 mm (0,25 po)
- Configuration de l’image miroir
- Programmes d’épandage personnalisés
- Hauteur d’épandage de 31,75 cm (12,5 po)
- Longueurs d’épandage personnalisées jusqu’à 25 m (999 pouces)
Téléchargez la fiche technique PDF
Informations complémentaires
| Largeur | 1.5 – 4.0m /60 – 156 in. Disponible 15.2cm (6 in. ) paliers |
|---|---|
| Puissance | .20 HP |
| Epaisseur maximum d'épandage | 22.9cm (9 in.) 35cm (14 in.) |
| Capacité de découpe maximale | Epaisseur du matériau 1.9cm (3/4 in.) |
| Poids de la machine de coupe en bout | Approx. 56.7 kg (125 lbs.) |
| Vitesse de découpe transversale | Variable |
| Vitesse de la lame | 1800 RPM |
| Tension de fonctionnement | 220V, 5amps, 3ph |
| Tirage maximum par minute - Vitesse machine | 91m/min (100 yards/minute) |
| Précision de coup en bout | +/-6mm (+/- .25 in.) |
| Poids de la machine Pull off | 147 kg (325 lbs.) |
| Longueur de tirage | 9.8m (32 ft.) Option: 15.2m, 25.3m (50 ft., 83 ft.) |
| Air comprimé Pull Off | 3.4 bars à 0.42cmm (50 psi at 15 SCFM) |
| Exigences électriques - Pull off | 110V, 15 amps, 1ph 220V, 8 amps, 1ph |
| Avertissement | Les vitesses et accélérations réalisables dépendent de l'outil, du matériau et de l'épaisseur. Toutes les vitesses, dimensions, poids et données de performance indiqués sont approximatifs et sujets à changement sans préavis. |
