Option usinage Router - Système de découpe

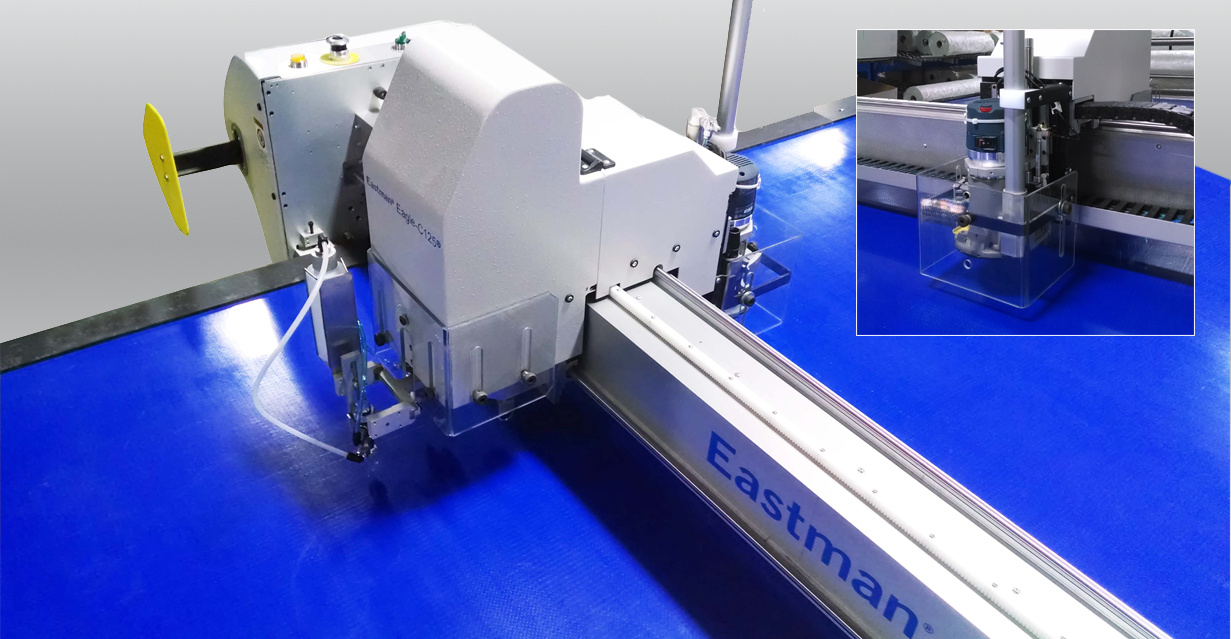

L’option usinage de la tête d’outils Eastman est une tête d’outils à deux broches en plus d’une fraise pour une variété d’options de découpe et d’usinage. La tête d’outils dispose d’un axe Z à commande pneumatique et d’une fonction de contrôle de profondeur réglable manuellement.
Présentation
L’option de tête d’outils avec option usinage Eastman offre des performances élevées pour les matériaux épais et denses. Ce système a une tête d’outils à deux broches en plus de la fraise pour une variété d’options de découpe et d’usinage. Des caractéristiques telles qu’un axe Z à commande pneumatique et une fonction de contrôle de profondeur réglable manuellement facilitent la découpe de matériaux tels que le bois tendre ou dur, les composites, les panneaux de fibres et une variété de plastiques. Un système de collecte des déchets de grande capacité permet d’avoir un environnement de travail propre.
Disponible dans une gamme de largeurs, de longueurs et avec diverses options d’accessoires de tête d’outils, le modèle S135 avec option usinage sera conçu pour répondre à la découpe de vos matériaux, vous permettant de personnaliser les outils et les capacités afin de maximiser la productivité.
Automatisée > Découpe automatisée
Caractéristiques
Caractéristiques standards
- Découpe monocouche à faible épaisseur
- Deux porte-outils à broche et une fraise
- Courroie exclusive en fibre antistatique imprégnée de carbone pour une longue durée de vie et une qualité de découpe
- Surface sacrificielle pour l’usinage
- Système de collecte des résidus d’usinage
- Module complémentaire disponible pour les tables de découpe à convoyeur ou statique
Surface de découpe
La surface de découpe avec l’option usinage est une surface de découpe sacrificielle. Utilisation d’une surface de découpe standard lors de l’utilisation de lames traditionnelles.
Conformité internationale
L’ordinateur d’exploitation et l’armoire de commande sont dans des boîtiers indépendants qui sont scellés pour offrir une protection contre la poussière et l’eau dans les environnements difficiles ou à haute teneur en particules. De plus, les connecteurs de câblage, les servomoteurs et les composants d’affichage répondent aux exigences internationales reconnues en matière de protection.
Conception industrielle
- Régulateur électropneumatique avancé pour un contrôle précis de la pression de l’outil
- Connecteurs de câble renforcés
- Panneau de configuration haute/basse tension clair pour un dépannage facile
- Accès facile, portes scellées pour l’inspection et la maintenance
- Construction en acier épais avec revêtement en poudre résistant aux rayures
Sécurité
- Voyant lumineux activé par laser monté sur portique·
- Quatre arrêts d’urgence à distance : deux sur le portique de coupe, deux montés sur le système
- Des disques d’arrêt supplémentaires montés sur le portique interrompent le fonctionnement du système jusqu’à ce qu’il soit remis au neutre et réinitialisé. Le fonctionnement peut alors être repris à partir de n’importe quelle position
- La tête de l’outil est équipée d’une fenêtre de sécurité en plexiglas pour protéger les mains des opérateurs
- Un point d’arrêt unique avec un système d’alimentation universel pour le verrouillage/étiquetage protège les employés contre les démarrages inattendus
Informations complémentaires
| Largeur | 1.54m (60 in.) 1.82m (72 in.) 1.98 m (78 in.) 2.44 m (96 in.) 2.74 m (108 in.) 2.90 m (114 in.) Veuillez contacter Eastman pour les dimensions de la zone de découpe et les largeurs personnalisées disponibles. |
|---|---|
| Longueur | 2.44m (8 ft.) 3.66m (12 ft.) 4.88m (16 ft.) 6.10m (20 ft. ) 10.97m (36 ft.)+ . Veuillez contacter Eastman pour les dimensions de la zone de découpe |
| Systèmes asservis | Dual-X Axis, Y-Axis & Theta Axis. X & Y-Axis Rack & Pinion Drive, Brushless Servo Motors |
| Électrique - Puissance de contrôle | 115/230V, 1 ph, 50/60 Hz, 3.6 kVA |
| Electrique - système d'aspiration sous vide | 208/230/380/460V, 3 ph, 50/60 Hz, 7.5 HP, VFD control optional |
| Puissance : Pneumatique | 5.17 – 6.2 bars à 0.42cmm (75 – 90 psi at 15 SCFM) |
| Vitesse de découpe maximale | 152.4cm/second (60inches/second) |
| Accélération maximale | 0.5g |
| Consommation d'air comprimé | 15 CFM |
| Niveau sonore | <75 db(A) |
| Température de fonctionnement | 12 – 37°C (55 – 100°F) |
| Humidité | 20 – 80% (sans condensation) |
| Avertissement | Les vitesses et accélérations réalisables dépendent de l'outil, du matériau et de l'épaisseur. Toutes les vitesses, dimensions, poids et données de performance indiqués sont approximatifs et sujets à changement sans préavis. |
