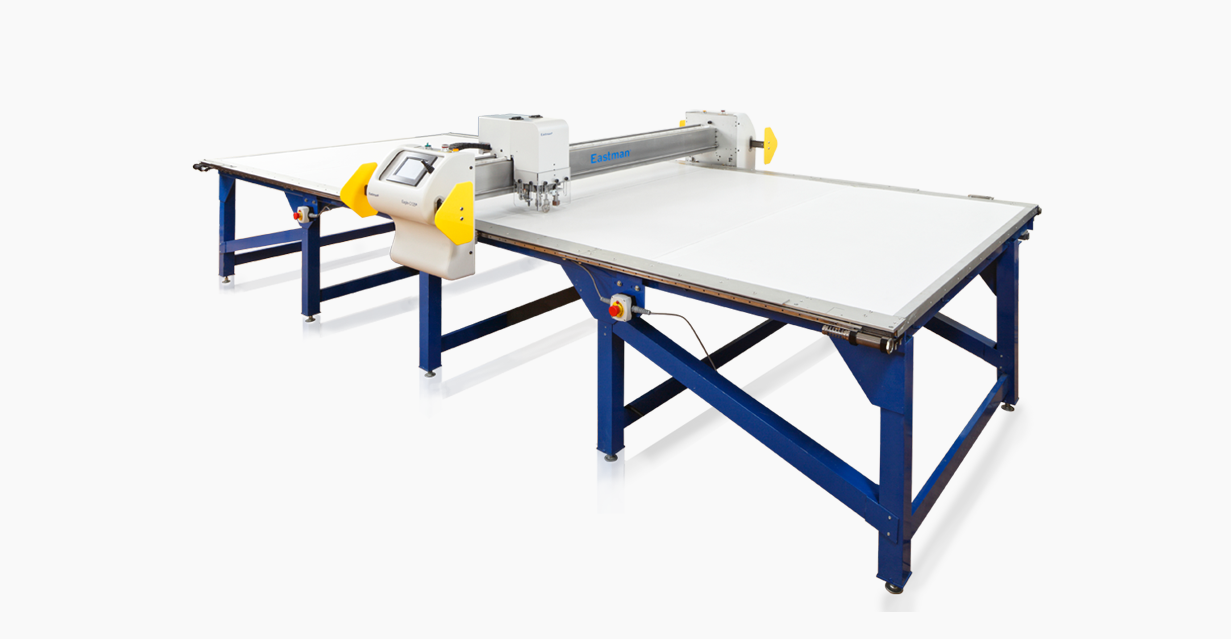

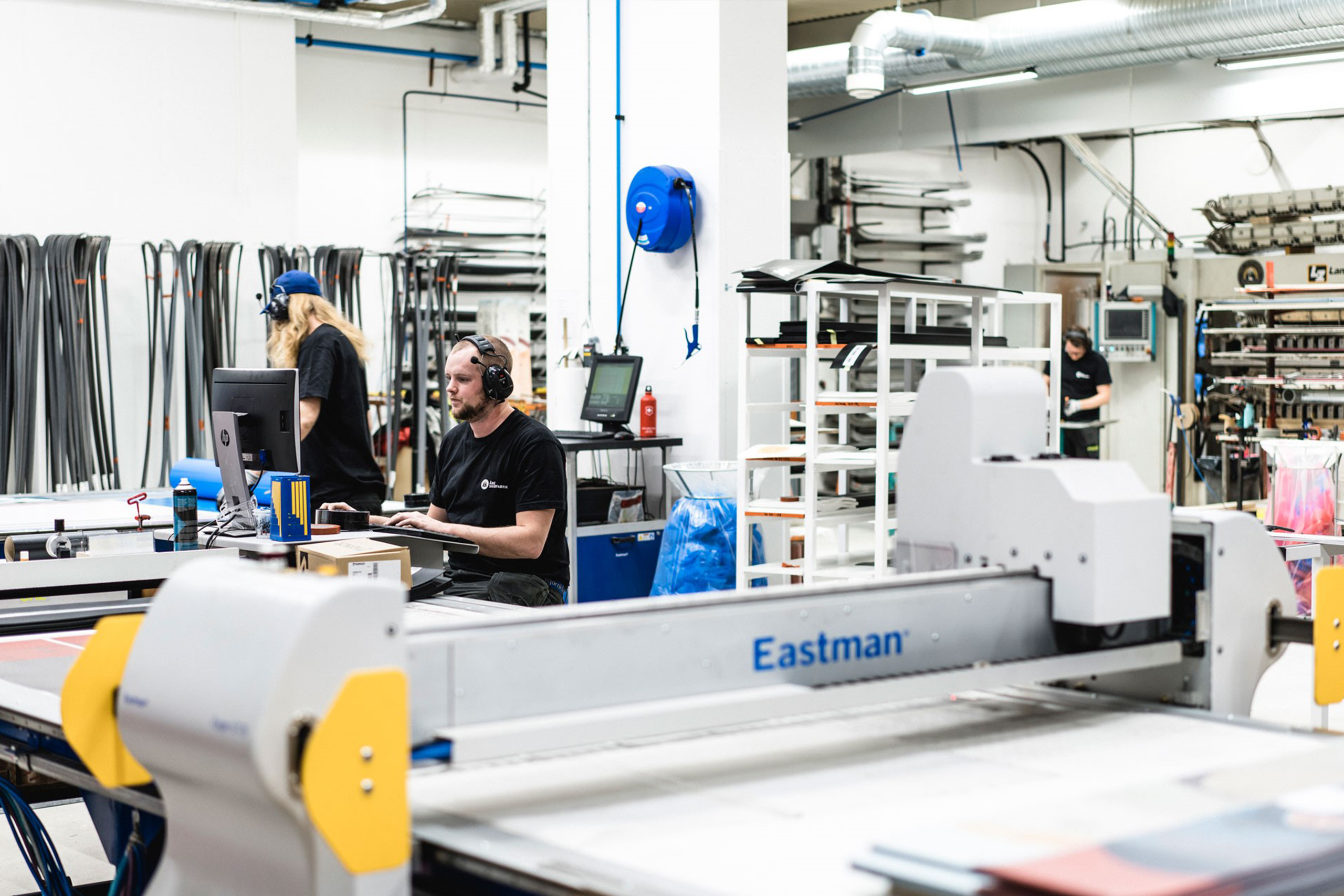

Modèle S135 - Table de découpe statique
La table de découpe statique Eastman, modèle S135, permet la découpe, le marquage et le poinçonnage de précision de matériaux souples de monocouche à faible épaisseur. Plusieurs surfaces de découpe sont disponibles pour s’adapter à diverses applications de découpe.
Présentation
The Eastman Static Table System is capable of cutting, marking and punching virtually any flexible material at speeds up to 60 inches per second. The static cutting table has proven to be the go-to solution for materials such as cotton, nylon and vinyl, as well as difficult to cut materials, such as polystrand, p-tex and fiberglass blends.
The system’s high-precision configuration provides multi-axis movement for defined, precise cuts. The material is distributed on the static table by an operator or using a pneumatic bar. The design of the vacuum system ensures evenly dispersed airflow for optimal material retention. This computer-controlled system has zoning functions to allow cutting in one area while the operator simultaneously collects cut parts in another area, maximizing daily production capacity.
The static table system is available in different widths and lengths to meet prototype, small series and large series production demands.
Automatisée > Découpe automatisée
Caractéristiques
Caractéristiques standards
- Choix de tête d’outil standard, avec des broches d’outils alignées et calibrées individuellement selon votre choix. Plus de 60 lames, poinçons et encoches disponibles. Option tête d’outils renforcée disponible selon matériaux découpés. ·
- Une fonction de bibliothèque dans le logiciel de contrôle d’exploitation permet à l’opérateur d’enregistrer les pressions d’outils et les affectations de lame couramment utilisées en fonction des fichiers de travail et des matériaux.
- Accès de connexion restreint pour éviter les modifications non autorisées sur le système et le logiciel.
Surface de découpe
La surface de découpe standard est un revêtement plastique poreux. Des surfaces de découpe alternatives sont disponibles pour optimiser les résultats de découpe pour un matériau donné ou aider à contrôler les problèmes de contamination des matériaux. Fiabilité prouvée pendant plus de 2 000 heures d’utilisation normale.
Maintien du matériau

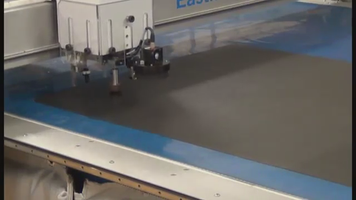

Le modèle S135 est équipé d’un système d’aspiration à haut débit pour assurer un maintien optimal du matériau pendant la découpe. La surface poreuse assure un flux d’aspiration uniformément dispersé, quel que soit l’endroit où vous découpez. Les zones de découpe peuvent être configurées de sorte que la découpe soit faite dans une zone déterminée et le ramassage des pièces découpées soit fait dans une autre zone.
Conformité industrielle
L’ordinateur d’exploitation et l’armoire de commande sont dans des boîtiers indépendants qui sont scellés pour offrir une protection contre la poussière et l’eau dans les environnements difficiles ou à haute teneur en particules. De plus, les connecteurs de câblage, les servomoteurs et les composants d’affichage répondent aux exigences internationales reconnues en matière de protection.
Conception industrielle
- Régulateur électropneumatique avancé pour un contrôle précis de la pression de l’outil
- Connecteurs de câble renforcés
- Panneau de configuration haute/basse tension clair pour un dépannage facile
- Accès facile, portes scellées pour l’inspection et la maintenance
- Construction en acier épais avec revêtement en poudre résistant aux rayures·
- La série de systèmes permet une maintenance préventive. Cela consiste à détecter les changements dans les vibrations de la machine et le frottement des entraînements par courroie, guidages linéaires et engrenages afin que les pièces puissent être remplacées en conséquence avant qu’elles ne tombent en panne. Cette fonction génère automatiquement un avertissement de panne afin que les opérateurs de la machine puissent programmer un remplacement et éviter des temps d’arrêt de la machine.
Sécurité
- Quatre arrêts d’urgence à distance : deux sur le portique de coupe, deux montés sur le système
- Des disques d’arrêt supplémentaires montés sur le portique interrompent le fonctionnement du système jusqu’à ce qu’il soit remis au neutre et réinitialisé. Le fonctionnement peut alors être repris à partir de n’importe quelle position
- La tête d’outils est équipée d’une fenêtre de sécurité en plexiglas pour garder les mains des opérateurs éloignées des outils de découpe pendant le fonctionnement.
- Un point d’arrêt unique avec un système d’alimentation universel pour le verrouillage/étiquetage protège les employés contre les démarrages inattendus
Téléchargez la fiche technique PDF
Informations complémentaires
| Largeur | 1.37m (554 in. ) 1.54m (60 in.) 1.82m (72 in.) 1.98 m (78 in.) 2.44 m (96 in.) 2.74 m (108 in.) 2.90 m (114 in.) 3.20 m (126 in.) 3.96 m (156 in. ) + |
|---|---|
| Longeur | 2.44m (8 ft.) 3.66m (12 ft.) 4.88m (16 ft.) 6.10m (20 ft. ) 10.97m (36 ft.) + |
| Systèmes asservis | Dual-X Axis, Y-Axis & Theta Axis. X & Y-Axis Rack & Pinion Drive, Brushless Servo Motors |
| Electricité – Contrôle de puissance | 230V, 3 ph, 50/60 Hz, 5.4 kVA. Stand-alone step-down/up transformer required for other voltages. |
| Electricité - Système d'aspiration sous vide | 208/230/380/460V, 3 ph, 50/60 Hz, 7.5 HP, VFD control optional |
| Pneumatique | 5.17 – 6.2 bars at 0.42cmm (75 – 90 psi at 15 SCFM) |
| Vitesse maximum de découpe | 152.4cm/seconde (60 inches/seconde) |
| Accélération maximum | 1.3g |
| Vitesse maximum X/Y | 60 inches/seconde |
| Consommation d'air comprimé | 15 CFM |
| Niveau sonore | <76 db(A) |
| Température de fonctionnement | 12 – 37°C (55 – 100°F) |
| Humidité | 20-80% (sans condensation) |
| Avertissement | Les vitesses et accélérations réalisables dépendent de l'outil, du matériau et de l'épaisseur. Toutes les vitesses, dimensions, poids et données de performance indiqués sont approximatifs et sujets à changement sans préavis. |
